Furuno 1623: пять минут Watchman — время ожидания
В меню Watchman радара Furuno 1623 можно увидеть 5, 10 или 20 минут. Эти числа обозначают паузу в состоянии ожидания. Между такими паузами предусмотрена отдельная минута передачи. Поэтому запись «Watchman 5 минут» не описывает полный пятиминутный цикл: временную последовательность нужно читать по диаграмме руководства, сохраняя различие между ожиданием и TX.
Одна минута TX плюс выбранная пауза
В разделе 1.21 руководства MODEL1623 OME-35100-J от 30 июня 2022 года показано чередование: TX длительностью одну минуту, затем ST-BY на выбранное время, затем следующий TX. Текст прямо определяет выбранное значение как время, которое радар ждёт в standby. Это уточнение полезнее общего рекламного описания «включается через заданные интервалы».
Для условного устойчивого повторения схемы без срабатывания сигнализации полная последовательность получается такой:
| Выбранное ожидание | TX | Полный цикл по схеме |
|---|---|---|
| 5 минут | 1 минута | 6 минут |
| 10 минут | 1 минута | 11 минут |
| 20 минут | 1 минута | 21 минута |
Таблица — арифметическое прочтение заводской диаграммы. Она не является протоколом измерения конкретного экземпляра и не назначает подходящий интервал для судна. Для первого варианта доля времени в состоянии TX составляет 1/6, примерно 16,7%. Это доля состояния работы, а не коэффициент заполнения радиочастотных импульсов и не готовый процент экономии электроэнергии.
Почему нельзя считать передачу непрерывной
Официальная страница Furuno для 1623 отдельно поясняет паузу Watchman: передача выключена, антенна остановлена, на экране остаются навигационные данные. Следовательно, светящийся дисплей и показания внешних источников не подтверждают непрерывное радиолокационное наблюдение. Экранный пост и передающий тракт находятся в разных состояниях.
Такая граница важна и для технического описания ситуации. Фраза «экран работал всё время» ничего не говорит о том, сколько времени прибор был в TX. Для анализа режима нужны его название и согласованные наблюдения. Нельзя переносить на весь период одну фотографию, сделанную во время минутного включения.
Что происходит при событии в охранной зоне
Watchman проверяет изменение, связанное с входом цели в охранную зону или выходом из неё относительно предыдущей передачи. Если изменения нет, продолжается описанное ожидание. При обнаруженном событии руководство указывает звуковую сигнализацию, отмену Watchman и работу радара на передачу. После этого рассчитывать дальнейшую работу как неизменное повторение пауз уже нельзя.
Поэтому и арифметика 1/6 относится только к заранее оговорённому случаю. Если режим отменён событием, исходная схема перестаёт описывать последующее время. Это не основание считать прибор неисправным из-за того, что после предупреждения он продолжил передавать. При разборе фиксируют наблюдаемое событие и фактическое состояние, а не только первоначально выбранное число минут.
Раздел 1.20 описывает собственные условия охранной зоны и отдельно ограничивает роль сигнализации: она не должна служить единственным средством обнаружения возможных ситуаций столкновения. Рассмотрение таймера не определяет порядок судовождения и не подтверждает полноту обнаружения целей в конкретной обстановке. Выбор режима и организация наблюдения относятся к применимой документации и работе ответственных специалистов.
Экономия ресурса требует отдельной оценки
Изготовитель связывает Watchman с возможностью продлить ресурс магнетрона, но рассмотренная диаграмма не задаёт множитель срока службы. Из шести минут цикла нельзя вывести шестикратную долговечность прибора. Расход энергии также не рассчитывают по одной временной доле: у разных состояний есть собственное потребление, а фактическая последовательность может меняться после события.
Для предложения достаточно точно сформулировать, какое поведение требуется подтвердить на данном исполнении: отдельные состояния TX и ожидания, смысл таймера и переход после события охранной зоны. Отчёт о такой проверке отличается от перечня функций в карточке. Никаких действий с действующим радаром ради этой статьи не выполнялось.

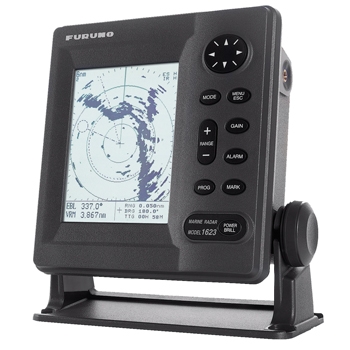

Furuno 1623 представлен в каталоге River-Sea. Собственная фотография показывает индикатор на кронштейне; антенный блок и полный комплект отсутствуют. Исполнение, состояние, документацию, доступность и стоимость уточняют у менеджера. Общий состав, подготовку и необходимые работы согласуют для конкретной установки; характеристики других радаров Furuno на MODEL1623 автоматически не переносятся.
Источники: Furuno MODEL1623, OME-35100-J, разделы 1.20–1.21; официальное описание Watchman для1623. Карточка River-Sea.
