PCB-DES-LINE: серийная работа и обслуживание
После запуска важно сохранить режим и понимать, когда оборудование нужно остановить для обслуживания. Регламент должен связывать состояние изделия, признаки отклонения и действия персонала. Здесь рассматривается подготовка такого регламента к серийной работе. Для PCB-DES-LINE это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Запросить предложение: PCB-DES-LINE
Что учитывать для PCB-DES-LINE

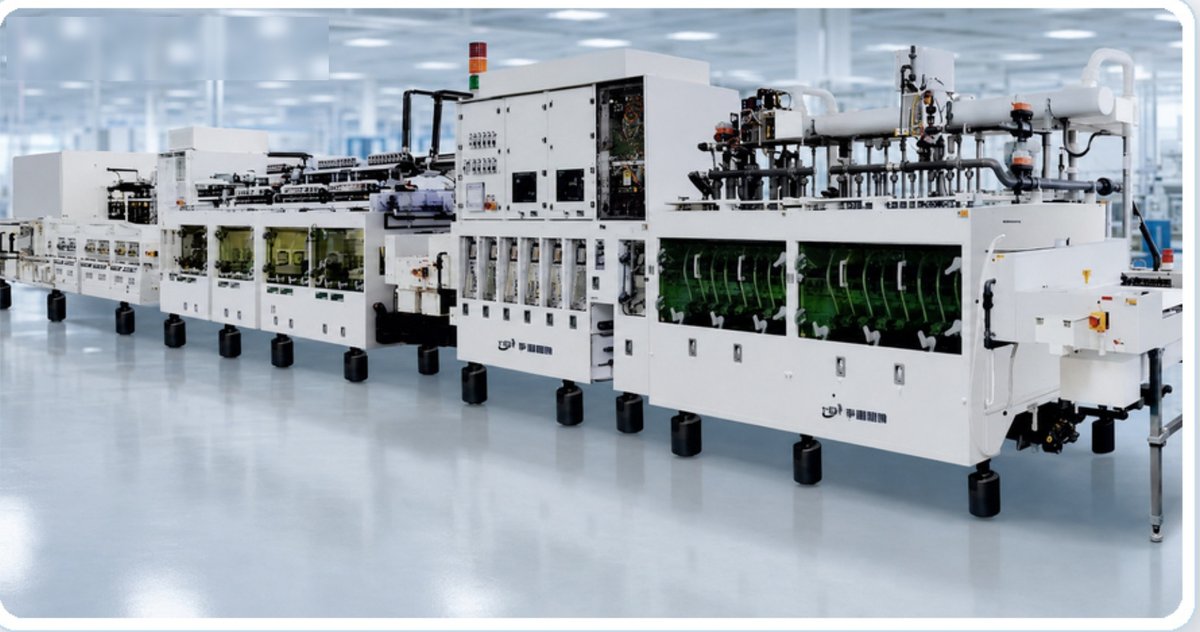

DES объединяет проявление, травление и снятие плёнки. При покупке под тонкий рисунок нужно связать характеристики линии с материалом, медью и методикой измерений: каталожный предел не является гарантией для любой платы.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.
| Тип оборудования | автоматическая горизонтальная линия мокрых процессов |
|---|---|
| Технологический процесс | DES — проявление, травление, снятие плёнки |
| Минимальная ширина проводника | 2 mil |
| Минимальный межпроводниковый зазор | 2 mil (не более 2 mil) |
| Равномерность травления C.O.V. (по стандартному отклонению) | не менее 97% |
| Равномерность травления C.O.V. (по методу размаха) | не менее 94% |
Записать действия смены
- Согласовать проверки перед началом работы и способ подтверждения правильного задания. Выделить расходные позиции, контроль состояния и допустимые основания для остановки.
- Получить регламент очистки и обслуживания от поставщика. Периодичность и применяемые материалы определять по документации конкретного исполнения и реальной нагрузке.
- Описать сохранение настроек и возобновление после обслуживания или длительной паузы. Первая обработанная плата должна проверяться по заранее согласованному правилу.
Вопросы именно по этому модулю
- Разделить показатели равномерности по выбранным методам и не приравнивать их к проценту выхода годных.
- Запросить измерения на своей меди и резисте, включая крайние участки панели.
- Подтвердить состав секций проявления, травления, снятия плёнки и промывок.
Эти пункты следует связать с задачей текущего разбора: серийная работа и обслуживание. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Карта действий смены, перечень расходников и порядок восстановления рабочего режима.
Обслуживание нельзя свести к замене расходника по календарю. Нужны признаки изменения результата и понятное решение о проверке изделия до продолжения серии.
Запросить предложение: PCB-DES-LINE
Карточка и документы
Характеристики и состав PCB-DES-LINE
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
