Unicont scb-133 соединительная коробка для монтажа

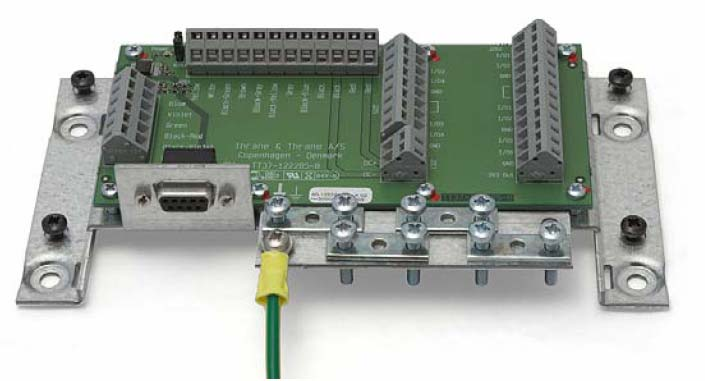

Unicont scb-133 - соединительная коробка для монтажа является аналогом соединительной коробки tt-3616d (sailor) и предназначена для совместного использования с сзс (судовыми земными станциями) inmarsat mini-с sailor семейства tt-3026xx (tt-3026m,tt- 3026s,tt-3026d,tt-3026l, tt-3000ssa и пр.). Использование scb-133 значительно упрощает монтаж составных частей сзс (трансивера, антенного кабеля, кнопок тревоги) и дополнительного оборудования (бп, судовой компьютер). Соединительная коробка устанавливается на вертикальную переборку судна или монтажную панель. Scb-133 может быть установлена на расстоянии не более 50 метров от приёмопередатчика. Специальный инструмент поставляемый вместе с комплектом крепёжных частей облегчает подключение проводов. Соединительная коробка включает в себя печатную плату с расположенными на ней: -клемниками безвинтового (зажимного) типа для подключения проводов (сечением до 2,5 мм) питания, кнопок и приемопередатчика-и разъема db-9f для подключения судового компьютера (например, терминала данных dt-310). При подключении кабеля питания его экран крепится металлической скобой к соединительной коробке, положительный провод крепится к клемме dc+, отрицательный провод к dc-если подключение кабеля питания было выполнено правильно, то при подаче питающего напряжения включится красный светодиод, расположенный в верхней части платы, справа от клеммника j1.
