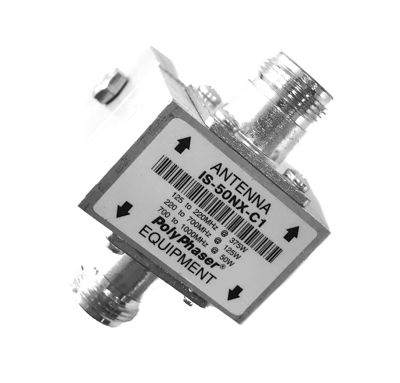

Грозоразрядник PolyPhaser IS-50NX-C1, Частотный диапазон: 50-700 МГц.

Грозоразрядник PolyPhaser IS-50NX-C1, Частотный диапазон: 50-700 МГц. Подводимая максимальная мощность: 375 Вт (50-220 МГц), 125 Вт (220-700 МГц). Разъемы: N (female) - N (female)/

Грозоразрядник PolyPhaser IS-50NX-C1 - газовый грозоразрядник профессионального класса, используемый как для защиты стационарных радиостанций,

так и при монтаже базовых станций и при строительстве транкинговых сетей радиосвязи VHF и UHF диапазонов. Также используются при строительстве мобильных сетей сотовой связи (GSM) с рабочими частотами до 1 ГГц.

Грозоразрядник PolyPhaser IS-50NX-C1 оснащен креплением на заземляющие панели и элементы.

Модель IS-50NX-C1 устанавливается в разрыв высокочастотного кабеля и без обеспечения дополнительной гермоизоляции может использоваться только для установки внутри помещений.

Недопустимо применение в случае комбинирования передатчиков.

Запрещено устанавливать перед дождем или грозой. Рекомендуется прекратить все работы, обесточить аппаратуру и возобновите после установления соответствующей погоды.

Грозоразрядник PolyPhaser IS-50NX-C1 должен быть надежно заземлен на специализированный контур заземления, проводником достаточного сечения.

Особенности Грозоразрядника PolyPhaser IS-50NX-C1:

- Алюминиевый корпус

- Используется газовая трубка

- Выдерживает многократные грозовые разряды

- Высокий уровень срабатывания.

Значительное снижение мощности разряда на выходе

- Для защиты от атмосферного воздействия используется комплект WK-1

- Металлические части изготовлены из нержавеющей стали

- Оболочки N-разъемов посеребрены, а центральный контакт позолочен

Технические характеристики Грозоразрядника PolyPhaser IS-50NX-C1:

Тип : Блок постоянного тока

Технология: Газовая трубка

Подключение: Одно направление

Исполнение: Не всепогодное

Частотный диапазон: 50-700 МГц.

Подводимая максимальная мощность: 375 Вт (50-220 МГц), 125 Вт (220-700 МГц)

Разъемы: N (female) - N (female)

Влияние на КСВ: не более 1,1

Затухание: не более 0,2 дБ

Максимально допустимая мощность: 400 Вт

Минимальное напряжение срабатывания по постоянному току: 500 А 350 В

Шоковое напряжение разряда: 1 кВ

Шоковый ток разряда: 6 000 А

Сопротивление пробоя: 10 000 МОм

Импульс: 50kA IEC 1000-4-5 8/20µs формы волны 500 Джоулей

Включение: 600Vdc±20% 2,5 ns при 2kV/ns для L-моделей, 1200Vdc±20% 7 ns при 2kV/ns для H-моделей

Внесенные потери: менее 0,1 Дб во всем частотном диапазоне КСВ:

-C0 1,5 МГц до 2 МГц - 1,2; от 2 до 400 МГц - 1,1

-C1 50 МГц до 60 МГц - 1,2; от 60 МГц до 700 МГц - 1,1

-C2 125 МГц до 100 МГц - 1,1(N-типа), 1,2(F и UHF)

Температурный диапазон: -45°C ...50°C

Вибрационные нагрузки: от 1 Гц до 100 Гц

Комплект поставки Грозоразрядника PolyPhaser IS-50NX-C1:

- Грозоразрядник.

- Техническое описание.

- Индивидуальная упаковка.
